Mit der vorhandenen Ausstattung bieten wir umfassende Möglichkeiten zur Analyse einzelner leistungselektronischer Bauelemente sowie ganzer Systeme. Ein besonderer Schwerpunkt liegt auf der Vermessung und Charakterisierung induktiver Bauelemente. Über Standardausstattungen hinaus verfügen wir über drei besondere Messplätze.

Mit unserer modernen Geräte- und Messtechnik begleiten wir zudem Unternehmen und Forschungseinrichtungen bei innovativen Vorhaben.

Die Astronomie macht es vor: Mit bekannten spektroskopischen Verfahren können eine Vielzahl unterschiedlicher Eigenschaften bestimmt werden. Dazu ermitteln wir im Kleinsignalbereich die komplexe elektrische Impedanz und werten die Phasen- und Frequenzgänge aus. Mit dem hochwertigen Equipment setzen wir modernste Messtechnik auf dem aktuellen Stand der Technik ein.

Anwendungsfelder:

• Parasitäre Effekte von passiven und aktiven Bauelementen (Bspw. nichtlineare Kapazität von Leistungshalbleitern),
• HF-Ersatzschaltbilder von passiven und aktiven Bauelementen,
• Übertragungsfunktionen von bspw. Reglern oder Sensoren,
• Analyse von Resonanznetzwerken,
• Ermittlung von Filtercharakteristiken.

Messverfahren:

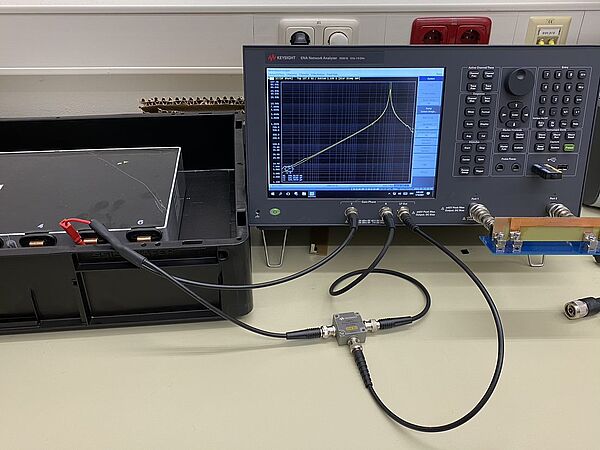

• 2-pol Messung für bspw. Drosseln und Kapazitäten mittels Zurich-Instruments Impedanzanalysator (1 mHz bis 5 MHz)

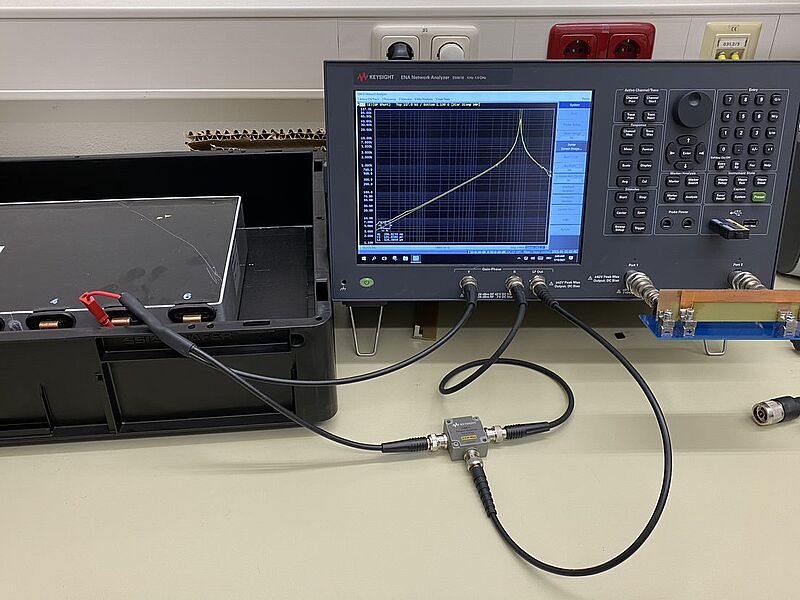

• 4-pol Messung für bspw. Transformatoren und Regelstrecken mittels Keysight Impedanzanalysator (5 Hz bis 1,5 GHz)

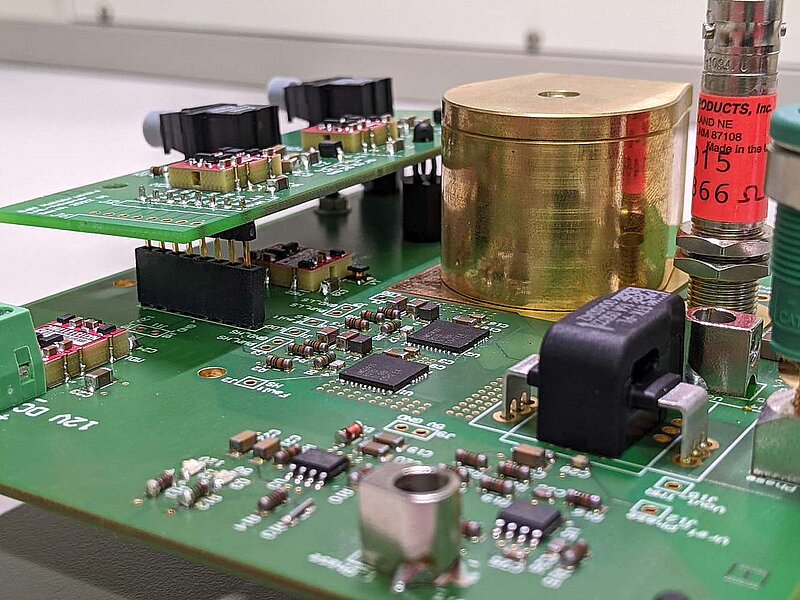

Dieser Messplatz dient der hochdynamischen Strom- und Spannungsmessung von modernen Leistungshalbleitern. Schalt- und Totzeiten können mit einer Schrittweite von 50 ns aufgelöst werden. Eine besondere Herausforderung stellt die Strommessung dar, für welche verschiedene Messverfahren zur Verfügung stehen. Diese können optional dynamisch optimiert und durch eine thermische Referenzmessung kalibriert werden.

Anwendungsfelder:

• Analyse von Schaltvorgänge in Leistungshalbleitern
• Ermittlung von Schaltverlustenergien
• Optimierung verschiedener Treiberbaugruppen

Sensoren:

• Pearson-Sonden (bevorzugt)
• Shunt (Messwiderstände)
• Koaxial-Messwiderstände
• Rogowski-Spulen

Diese Maßnahme wird mitfinanziert mit Steuermitteln auf Grundlage des vom Sächsischen Landtag beschlossenen Haushaltes.

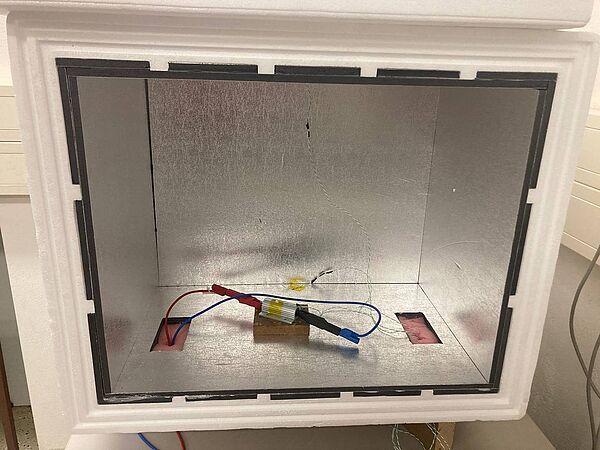

Im Gegensatz zur klassischen setzen wir auf die transiente Kalorimetrie. Bei hoher Genauigkeit erreichen wir belastbare Messergebnisse bereits im unteren Sekunden- bis Minutenbereich und umgehen damit lange und fehleranfällige Ausgleichsvorgänge. Mit dem hochwertigen Equipment können wir (1) auch in komplexen Systemen parallele Verlustleistungsquellen vermessen und (2) störungsfreie Temperaturmessungen auch unter anspruchsvollen EMV-Bedingungen durchführen.

Anwendungsfelder:

• Ermittlung von Schalt- und Leitverlusten in aktiven Bauelementen
• Ermittlung von Verlustleistungen in Wickelgütern bei realen Aussteuerungen
• Thermische Analyse von Schaltungen

Messverfahren:

• Hochdynamische Temperaturmessung mittels Thermoelementen-Datenlogger GL7000 (bis 1 MHz)
• Störungsfreie Messung mittels optischer Faser OTG-F (Ansprechzeit 5 ms) und OTG-I220 (Ansprechzeit <= 35 ms)
• Störungs- und verzögerungsfreie Messung mittels hochdynamischer Wärmebildkamera Kamera ImageIR® 8300 (bis 5 kHz)
